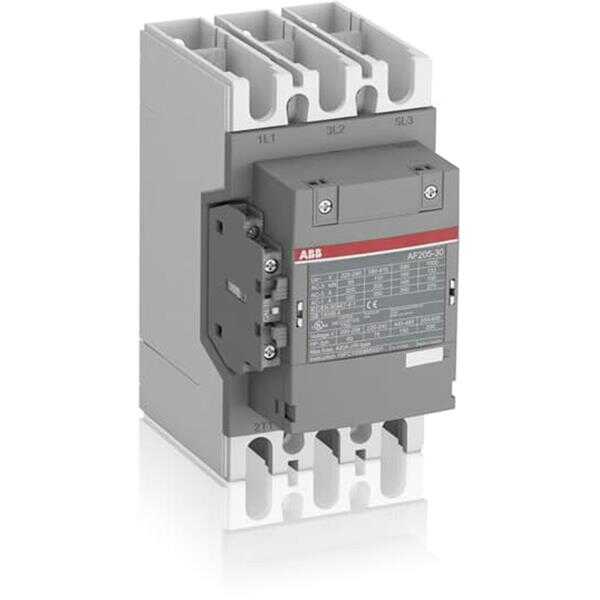

Teknik UL / CSA
Maksimum Çalışma Gerilimi UL / CSA: Ana Devre 1000 V
Genel Kullanım Değerlendirme UL / CSA: (600 V AC) 300 A
Beygir Gücü Sınıfı UL / CSA:
(200 V AC) Üç Fazlı 60 hp
(208 V AC) Üç Fazlı 60 hp
(220 ... 240 V AC) Üç Fazlı 75 hp
(440 ... 480 V AC) Üç Fazlı 150 hp
(550 ... 600 V AC) Üç Fazlı 200 hp
Çevre
Ortam hava sıcaklığı:
Depolama için Kontaktöre Yakın -40 ... +70 ° C
Termal O / L Röleli Kontaktöre Yakın (0,85 ... 1,1 Uc) -25 ... +50 ° C
Termal O / L Rölesiz Kontaktöre Yakın (0.85 ... 1.1 Uc) -40 ... +70 ° C
İzin Ver Maksimum Çalışma İrtifası: 3000 metre
RoHS Durumu: AB Yönergesi 2015/863 22 Temmuz 2019 (RoHS 3)
Teknik
Ana Kontak Sayısı NO: 3
Ana Kontak Sayısı NC: 0
Yardımcı Kontak Sayısı NO : 1
Yardımcı Yardımcı Kişi Sayısı NC: 1
Nominal Çalışma Gerilimi: Ana Devre 1000 V
Nominal Frekans (f): Ana Devre 50/60 Hz
Geleneksel Serbest Hava Termal Akımı (Ith):
acc. IEC 60947-4-1'e göre, Açık Kontaktörler q = 40 ° C 350 A
Nominal Çalışma Akımı AC-1 (I e):
(1000 V) 40 ° C 275 A
(1000 V) 55 ° C 250 A
(1000 V) 60 ° C 250 A
(1000 V) 70 ° C 200 A
(690 V) 40 ° C 350 A
(690 V) 55 ° C 300 A
(690 V) 70 ° C 240 A
Nominal Çalışma Akımı AC-3 (I e):
(1000 V) 55 ° C 100 A
(220/230/240 V) 55 ° C 205 A
(380/400 V) 55 ° C 205 A
(415 V) 55 ° C 205 A
(440 V) 55 ° C 205 A
(500 V) 55 ° C 186 A
(690 V) 55 ° C 165 A
Nominal Çalışma Gücü AC-3 (Pe):
(1000 V) 132
(220/230/240 V) 55 kW
(380/400 V) 110 kW
(415 V) 110 kW
(440 V) 132 kW
(500 V) 132 kW
(690 V) 160 kW
Nominal Kesme Kapasitesi AC-3 acc. IEC 60947-4-1'e göre : 8 x Ie AC-3
Nominal Üretim Kapasitesi AC-3 acc. IEC 60947-4-1'e göre: 10 x Ie AC-3
Kısa Devre Koruyucu Cihazlar: gG Tip Sigortalar 400 A
Anma Kısa Süreli Dayanım Akımı (I cw):
40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 10 sn 1640 A
40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 15 dakika 350 A
-de 40 ° C Ortam Sıcaklığı, Serbest Havada, a Soğuk Durum 1 dakika 670 A -de
40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 1 s 2050 A -de
40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Havada 30 s 947 A
Maksimum Kopma Kapasitesi:
cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 440 V 3500 A'da
cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 690 V 2500 A'da
Maksimum Elektrik Anahtarlama Frekansı:
AC-1300 devir / saat
AC-2 / AC-4150 devir / saat
AC-3300 devir / saat
Nominal Çalışma Akımı DC-1 (I e):
(110 V) 2 Kutuplu, 40 ° C 275 A
(220 V) 3 Kutuplu, 40 ° C 275 A
Nominal Çalışma Akımı DC-3 (I e):
(110 V) 2 Kutuplu, 40 ° C 275 A
(220 V) 3 Kutuplu, 40 ° C 275 A
Nominal Çalışma Akımı DC-5 (I e):
(110 V) 2 Kutuplu, 40 ° C 275 A
(220 V) 3 Kutuplu, 40 ° C 275 A
Nominal İzolasyon Gerilimi (U i):
acc. UL / CSA 600 V
acc'ye göre IEC 60947-4-1 ve VDE 0110'a (Gr. C) 1000 V
Nominal Darbe Dayanım Gerilimi (U imp): Ana Devre 8 kV
Mekanik Dayanıklılık: 5 milyon
Maksimum Mekanik Anahtarlama Frekansı : Saatte 300 döngü
Bobin Çalışma Sınırları: (IEC 60947-4-1'e göre) 0.85 x Uc Min. ... 1.1 x Uc Maks. (θ ≤ 70 ° C'de)
Nominal Kontrol Devresi Gerilimi (U c):
50 Hz 100 ... 250 V
60 Hz 100 ... 250 V
DC Çalışma 100 ... 250 V
Bobin Tüketimi:
Maks. Nominal Kontrol Devresi Voltajı 50 Hz 7 V · A
Maks. Nominal Kontrol Devresi Voltajı 60 Hz 7 V · A
Maks. Nominal Kontrol Devresi Voltajı DC 2,5 W
Çekme Maks. Nominal Kontrol Devresi Voltajı 50 Hz 220 V · A
Maks. Nominal Kontrol Devresi Voltajı 60 Hz 220 V · A
Maks. Nominal Kontrol Devresi Gerilimi DC 190 W
İşletmek Zaman:
Bobin Enerjisi ile HAYIR Kontak Açma Arası 37 ... 47 ms Bobin Enerjisi ile HAYIR Kontak Kapatma Arasında 25 ... 55 ms
Bağlantı Kapasitesi Ana Devresi:
Esnek 2 x 50 ... 95 m²
Sert Al-Kablo 1 x 95 ... 185 m²
Sert Cu-Kablo 1 x 6 ... 150 m²
Bağlantı Kapasitesi Yardımcı Devresi:
Yüksük ile Esnek 1x 0.75 ... 2.5
Yalıtımlı Yüksük ile Esnek 2x 0.75 ... 2.5
Esnek 2x0,75 ... 2,5 m²
Katı 1 x 1 ... 4 m²
Bükülü 1 x 1 .... 4 m²
Koruma derecesi:
acc. IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri IP20
acc. IEC 60529, IEC 60947-1, EN 60529 Ana Terminalleri IP00'e göre
Terminal Türü: Ana Devre: Barlar
Boyutlar
Ürün Net Genişliği: 105 mm
Ürün Net Derinliği / Uzunluğu: 152 mm
Ürün Net Yüksekliği: 196 mm
Ürün Net Ağırlığı: Ağırlık 2,4 kg
