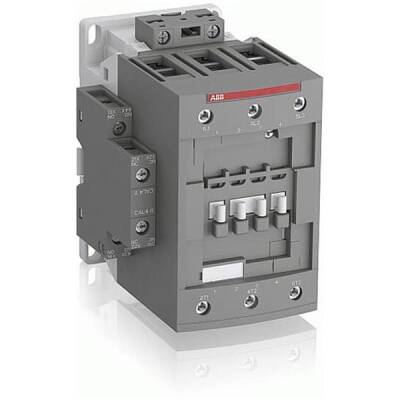

Teknik
Ana Kontak Sayısı NO: 3
Ana Kontak Sayısı NC: 0
Yardımcı Kontak Sayısı NO: 1
Yardımcı Yardımcı Kişi Sayısı NC: 1
Nominal Çalışma Gerilimi:
Ana Devre 1000 V
Yardımcı Devre 690 V
Nominal Frekans (f):
Yardımcı Devre 50/60 Hz
Ana Devre 50/60 Hz
Geleneksel Serbest Hava Termal Akımı (Ith):
acc. IEC 60947-5-1'e göre, q = 40 ° C 16 A
acc. IEC 60947-4-1'e göre, Açık Kontaktörler q = 40 ° C 130 A
Nominal Çalışma Akımı AC-1 (I e):
(690 V) 40 ° C 125 A
(690 V) 60 ° C 100 A
(690 V) 70 ° C 85 A
Nominal Çalışma Akımı AC-3 (I e):
(220/230/240 V) 60 ° C 80 A
(380/400 V) 60 ° C 80 A
(415 V) 60 ° C 80 A
(440 V) 60 ° C 80 A
(500 V) 60 ° C 65 A
(690 V) 60 ° C 49 A
(1000 V) 60 ° C 25 A
Nominal Çalışma Gücü AC-3 (Pe):
(1000 V) 35
(220/230/240 V) 22 kW
(380/400 V) 37 kW
(415 V) 45 kW
(440 V) 45 kW
(500 V) 45 kW
(690 V) 45 kW
(400 V) 37 kW
Nominal Çalışma Akımı AC-15 (I e):
(220/240 V) 4 A
(24/127 V) 6 A
(500 V) 2 A
(690 V) 2 A
(400/440 V) 3 A
Anma Kısa Süreli Dayanım Akımı (I cw):
40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 10 s 780 A
40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 15 dakika 140 A
, 40 ° C Ortam Sıcaklığı, Serbest Havada, a Soğuk Durum 1 dakika 300 A
-de 40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 1 s 1200 A
-de 40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 30 s 450 A
için 0,1 s 140 A
1 s 100 A için
Maksimum Kopma Kapasitesi:
cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 440 V 1150 A'da
cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 690 V 750 A'da
Maksimum Elektrik Anahtarlama Frekansı:
AC-1 saatte 600 devir
AC-2 / AC-4 saatte 150 devir
AC-3 saatte 1200 devir
AC-15 saatte 1200 devir
DC-13 900 devir / saat
Nominal Çalışma Akımı DC-13 (I e):
(125 V) 0,55 A / 69 W
(24 V) 6 A / 144 W
(250 V) 0,27 A / 68 W
(48 V) 2,8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0,55 A / 60 W
(220 V) 0,27 A / 60 W
(400 V) 0,15 A / 60 W
(500 V) 0,13 A / 65 W
(600 V) 0,1 A / 60 W
Nominal İzolasyon Gerilimi (U i):
acc. UL / CSA 600 V
acc'ye göre IEC 60947-4-1 ve VDE 0110'a (Gr. C) 1000 V
Nominal Darbe Dayanım Gerilimi (U imp): 8 kV
Maksimum Mekanik Anahtarlama Frekansı : Saatte 3600 döngü
Nominal Kontrol Devresi Gerilimi (U c):
50 Hz 100 ... 250 V
50 Hz / 60 Hz 100 ... 250 V
60 Hz 100 ... 250 V
DC Çalışma 100 ... 250 V
İşletmek Zaman:
Bobin Enerjisi ve NC Kontak Kapatma Arası 19 ... 105 ms
Bobin Enerjisi ve YOK Kontak Açma Arası 17 ... 100 ms Bobin Enerjisi ve YOK Kontak Açma
Arası 38 ... 95 ms Bobin Enerjisi ve NO Kontak Kapatma Arasında 42 ... 100 ms
Bağlantı Kapasitesi Ana Devresi :
Sert 1x 6 ... 70 m²
Sert 2x 6 ... 50 m²
Yüksüklü Esnek 1 / 2x 6 ... 50 m²
Yalıtımlı Yüksüklü Esnek 1 / 2x 6 ... 50 m²
Bağlantı Kapasitesi Yardımcı Devresi:
Yüksüklü Esnek 1 / 2x 0,75 ... 2,5
Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 1,5
Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 2,5
Sert 1/2 x 1 ... 2,5 m²
Bağlantı Kapasitesi Kontrol Devresi:
Yüksüklü Esnek 1 / 2x 0,75 ... 2,5 m²
Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 2,5 m²
Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 1,5 m²
Sert 1/2 x 1 ... 2,5 m²
Tel Sıyırma Uzunluğu: Ana Devre 17 mm
Koruma derecesi:
acc. IEC 60529, IEC 60947-1, EN 60529 Yardımcı Terminaller IP20
acc. IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri IP20
acc. IEC 60529, IEC 60947-1, EN 60529 Ana Terminaller IP10'a
Terminal Türü: Vidalı Klemensler
Boyutlar
Ürün Net Genişliği: 82 mm
Ürün Net Derinliği / Uzunluğu: 116 mm
Ürün Net Yüksekliği: 125,5 mm
Ürün Net Ağırlığı: 1,21 kg
