Boyutlar
Ürün Net Genişliği: 43 mm
Ürün Net Yüksekliği: 43 mm
Ürün Net Derinliği / Uzunluğu: 39.5 mm (milimetre)
Ürün Net Ağırlığı: 0,055 kg
Teknik UL / CSA
Sıkma Torku UL / CSA: Yardımcı Devre 11 IA
Ek bilgi
Bağlantı Kapasitesi Yardımcı Devresi:
Yüksüklü Esnek 1 / 2x 0,75 ... 2,5
Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 1,5
Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 2,5
Sert 1/2 x 1 ... 2,5 m²
Geleneksel Serbest Hava Termal Akımı (Ith): acc. IEC 60947-5-1'e göre, q = 40 ° C 16 A
Maksimum Elektrik Anahtarlama Frekansı:
AC-15 saatte 1200 döngü
DC-13 saatte 900 döngü
Maksimum Mekanik Anahtarlama Frekansı : Saatte 3600 döngü
Atlı Yardımcı Kontaklar: 1 YOK, 3 NC
Montaj tipi: Önden montaj
Yardımcı Yardımcı Kişi Sayısı NC: 3
Yardımcı Kontak Sayısı NO: 1
Birden Çok Sipariş: 1 parça
Ürün Ana Tipi: Blok Kontaktör Aksesuarları

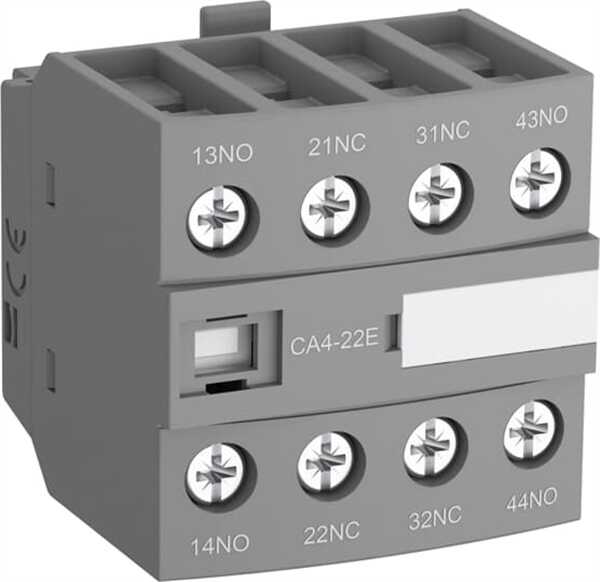

Ürün adı: Yardımcı Kontak Bloğu
Nominal Frekans (f): Yardımcı Devre 50/60 Hz
Nominal Darbe Dayanım Gerilimi (U imp): 6 kV
Anma Yalıtım Gerilimi (U i):
acc. UL / CSA 600 V
acc'ye göre IEC 60947-5-1 ve VDE 0110'a (Gr. C) 690 V
Nominal Çalışma Akımı AC-15 (I e):
(220/240 V) 4 A
(24/127 V) 6 A
(500 V) 2 A
(690 V) 2 A
(400/440 V) 3 A
Nominal Çalışma Akımı DC-13 (I e):
(125 V) 0,55 A / 69 W
(24 V) 6 A / 144 W
(250 V) 0,27 A / 68 W
(48 V) 2,8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0,55 A / 60 W
(220 V) 0,27 A / 60 W
(400 V) 0,15 A / 60 W
(500 V) 0,13 A / 65 W
(600 V) 0,1 A / 60 W
Nominal Çalışma Gerilimi: Yardımcı Devre 24 ... 690 V
Anma Kısa Süreli Dayanım Akımı (I cw):
0.1 s 140 A için 1 s 100 A için
RoHS Tarihi: 20171115
İçin uygun: NF
Terminal Türü: Vidalı Klemensler
Sıkma Torku: Yardımcı Devre 1.2 N · m
Tel Sıyırma Uzunluğu: Yardımcı Devre 10 mm
