GENEL BİLGİ

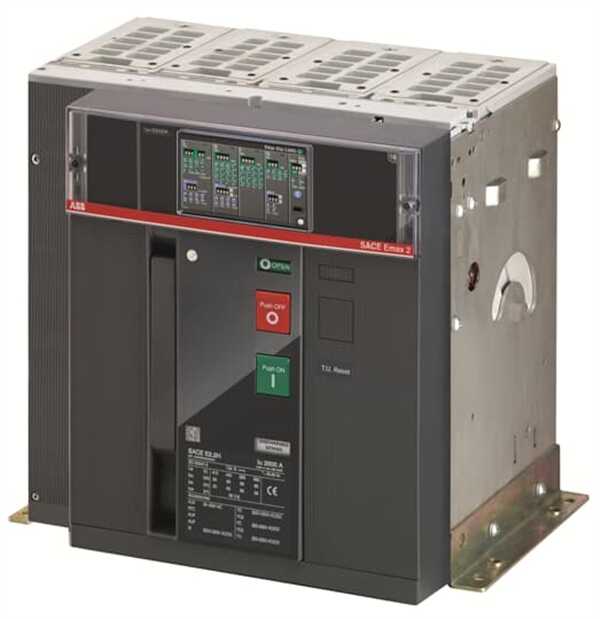

Genişletilmiş Ürün Tipi:E2.2H 1600 Ekip Dip LSI 4p F HR
Ürün kimliği:1SDA071642R1
EAN:8015644754921
Boyutlar
Ürün Net Genişliği:366 mm
Ürün Net Yüksekliği:371 mm
Ürün Net Derinliği / Uzunluğu:270 mm
Ürün Net Ağırlığı:53 kg
Çevresel
RoHS Durumu:AB Direktifi 2015/863 22 Temmuz 2019 (RoHS 3) uyarınca
EK BİLGİ
Akım Tipi:AC
Elektriksel Dayanıklılık:
Ue = <440 V 12000 döngü
Ue = 500 ... 690 V 10000 döngü
saatte 30 döngü
Mekanik Dayanıklılık:25000 döngü
saatte 60 döngü
Nötr Kutup Akımı ([% Iu]):100 %
Kutup sayısı:4
Güç kaybı:136 W
Ürün Ana Tipi:SACE Emax 2
Ürün adı:Hava dolaşımı kesici
Ürün tipi:Hava dolaşımı kesici
Anma Servis Kısa Devre Kesme Kapasitesi,% Icu (I cs ):100 %
Anma Akımı (I n ):1600 bir
Anma Gerilimi (U r ):690 V
Anma Darbe Dayanım Gerilimi (U imp ):acc. IEC 60947-2 12 kV'ye göre
Anma Yalıtım Gerilimi (U i ):AC 1000 V
Anma Çalışma Gerilimi:690 V AC
Anma Servis Kısa Devre Kesme Kapasitesi (I cs ):
(220 V AC) 100 kA
(230 V AC) 100 kA
(380 V AC) 100 kA
(400 V AC) 100 kA
(415 V AC) 100 kA
(440 V AC) 100 kA
(500 V AC) 85 kA
( 660 V AC) 85 kA
(690 V AC) 85 kA
Kısa Süreli Anma Dayanım Akımı (I cw ):
1 s 85 kA
için 3 s 66 kA için
Anma Nihai Kısa Devre Kesme Kapasitesi (I cu ):
(400 V AC) 100 kA
(415 V AC) 100 kA
(440 V AC) 100 kA
(500 V AC) 85 kA
(525 V AC) 85 kA
(690 V AC) 85 kA
Kesintisiz Anma Akımı (I u ):1600 bir
Serbest bırakmak:Ekip Dip LSI
Yayın Türü:EL
Kısa Devre Performans Seviyesi:H
Standartlar:IEC
Alt tür:E2.2
Terminal Bağlantı Tipi:Arka düz Yatay
Versiyon:F
