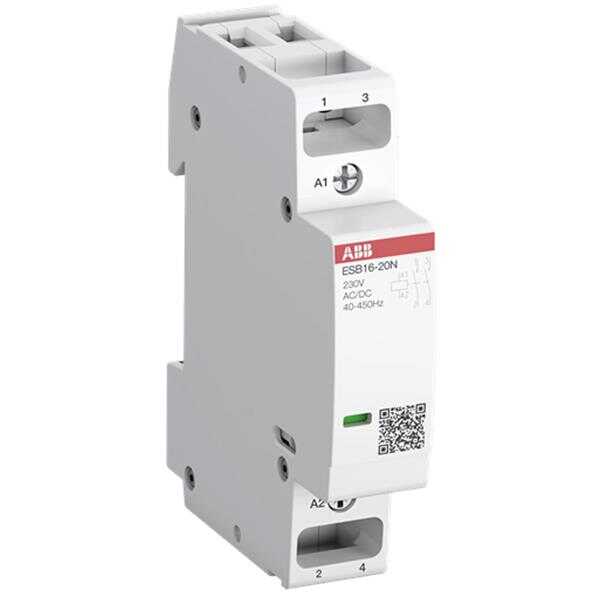

ESB16-20N

GENEL BİLGİ

Genişletilmiş Ürün Tipi:ESB16-20N-06

Ürün kimliği:1SBE111111R0620

EAN:3471523007147

Boyutlar

Ürün Net Genişliği:18 mm

Ürün Net Yüksekliği:85 mm

Ürün Net Derinliği / Uzunluğu:65 mm

Ürün Net Ağırlığı:0.14 kg

Teknik

Anma Çalışma Gerilimi:

Ana Devre 220 V DC

Ana Devre 250 V AC

Anma Kontrol Devresi Gerilimi (U c ):230 V

Anma Frekansı (f):

Kontrol Devresi DC

Kontrol Devresi 50 Hz

Kontrol Devresi 60 Hz

Kontrol Devresi 400 Hz

Ana Devre DC

Ana Devre 50 Hz

Ana Devre 60 Hz

Anma Çalışma Akımı AC-1 (I e ):(HAYIR) 16 A

Anma Çalışma Akımı AC-3 (I e ):(230 V) Tek Fazlı, NO 6 A

Anma Çalışma Gücü AC-1 (P e ):(230 V) Tek Faz, YOK 3,7 kW

Nominal Çalışma Gücü AC-3 (P e ):(230 V) Tek Faz, 0,9 kW YOK

Anma Çalışma Akımı AC-7a (I e ):(HAYIR) 16 A

Anma Çalışma Gücü AC-7a (P e ):(230 V) Tek Faz, YOK 3,7 kW

Anma Çalışma Akımı AC-7b (I e ):(230 V) Tek Fazlı, NO 6 A

Anma Çalışma Gücü AC-7b (P e ):(230 V) Tek Faz, 0,9 kW YOK

Önerilen Tornavida:

Kontrol Devresi Pozidriv 1

Ana Devre Pozidriv 1

Anma Darbe Dayanım Gerilimi (U imp ):6 kV

Anma Yalıtım Gerilimi (U i ):400 V

Bağlantı Kapasitesi Ana Devresi:Yüksüklü

Esnek 1x 1 ... 6 mm² Yüksüklü Esnek 2x 1 ... 2,5 mm²

İzoleli Yüksüklü Esnek 1x 1 ... 6 mm²

İzoleli Yüksüklü Esnek 2x 1 ... 1,5 mm²

Esnek 1x 1 ... 6 mm²

Esnek 2x 1 ... 4 mm²

Sert 1x 1 ... 10 mm²

Sert 2x 1 ... 4 mm²

Kapasite Kontrol Devresinin Bağlanması:Yüksüklü

Esnek 1x 1 ... 2,5 mm² Yüksüklü Esnek 2x 0,75 ... 1,5 mm²

İzoleli Yüksüklü Esnek 1x 1 ... 2,5 mm²

İzoleli Yüksüklü Esnek 2x 0,75 ... 1 mm²

Esnek 1x 1 ... 2,5 mm²

Esnek 2x 1 ... 1,5 mm²

Sert 1x 0,5 ... 4 mm²

Sert 2x 0,75 ... 2,5 mm²

Sıkma Torku:

Kontrol Devresi 0,9 N · m

Ana Devre 1,2 N · m

Tel Sıyırma Uzunluğu:Kontrol Devresi 7 mm

Ana Devre 10 mm

Koruma derecesi:IP20

Elektriksel Dayanıklılık:

AC-1 (NO) 150000 döngüsü

AC-3 (NO) 150000 döngüsü

AC-7a (NO) 150000 döngüsü

AC-7b (NO) 150000 döngüsü

Mekanik Dayanıklılık:1000000 döngü

Kutup sayısı:2

Ana Kişi Sayısı NC:0

Ana Kontak Sayısı NO:2

Modüler Boşluk Sayısında Genişlik:1

Kirlilik derecesi:3

Standartlar:

IEC / EN 60947-1

IEC / EN 60947-4-1

UL 60947-1

UL 60947-4-1

IEC / EN 61095

Teknik UL / CSA

Maksimum Çalışma Gerilimi UL / CSA:Ana Devre 240 V AC

Beygir Gücü Derecesi UL / CSA:(220 ... 240 V AC) Tek Faz, NO 0,75 Hp

Bağlantı Kapasitesi Ana Devre UL / CSA:

Katı 14-8 AWG

Bükülü 14-8 AWG

Kapasite Kontrol Devresini Bağlama UL / CSA:

Katı 16-10 AWG

Bükülü 16-10 AWG

Sıkma Torku UL / CSA:Kontrol Devresi 8 inç · lb

Ana Devre 11 inç · lb

Çevresel

Ortam hava sıcaklığı:

Çalışma -25 ... +55 ° C

Depolama -40 ... +80 ° C

İzin Verilen Maksimum Çalışma Yüksekliği:2000 m

Şoka Dayanıklılık IEC 60068-2-27'ye göre:11 ms Darbe 15g

RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca
