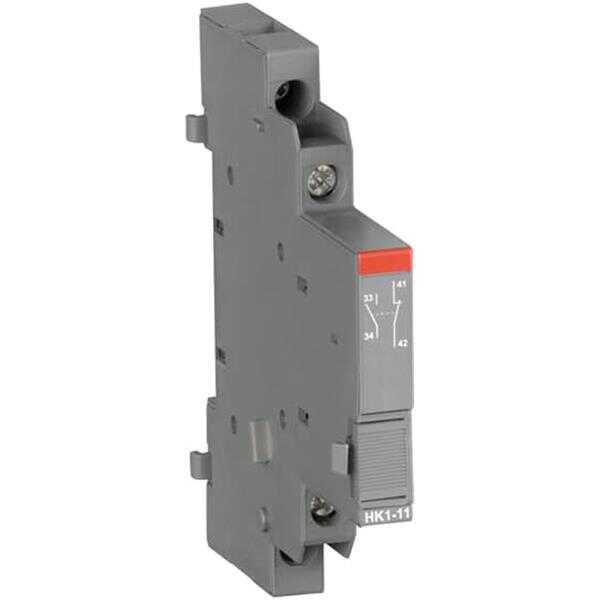

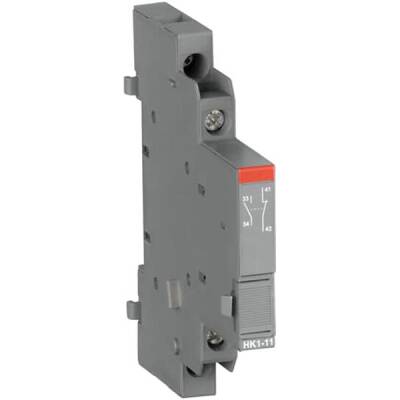

HK1-11 ( Yardımcı Kontak Bloğu )

Boyutlar

Ürün Net Genişliği: 9 mm

Ürün Net Yüksekliği: 90 mm

Ürün Net Derinliği / Uzunluğu: 78.5 mm (milimetre)

Ürün Net Ağırlığı: 0,035 kg

Teknik

Terminal Türü: Vidalı Klemensler

Nominal Çalışma Gerilimi:

690 V AC

600 V DC

Ana Devre 690 V

Nominal Çalışma Akımı AC-15 (I e):

(240 V) 4 A

(24 V) 6 A

(380/400 V) 3 A

(690 V) 1 A

Nominal Çalışma Akımı DC-13 (I e):

(125 V) 0,55 A

(24 V) 2 A

(250 V) 0,27 A

(440 V) 0,15 A

(600 V) 0,15 A

Nominal Darbe Dayanım Gerilimi (U imp): Yardımcı Devre 6 kV

Anma Yalıtım Gerilimi (U i): 690 V

Koruma derecesi: IP20

Elektriksel Dayanıklılık: 100000 döngü

Mekanik Dayanıklılık: 100000 döngü

Bağlantı Kapasitesi Yardımcı Devresi:

Yüksüklü

Esnek 1 / 2x 0,75 ... 1,5 mm² Yalıtımlı Yüksüklü Esnek 1 / 2x 0,75 ... 1,5 mm²

Esnek 1 / 2x 0,75 ... 1,5 mm²

Sert 1/2 x 1 ... 1,5 mm²

Sıkma Torku: Yardımcı Devre 0.8 ... 1.2 N · m

Tel Sıyırma Uzunluğu: Yardımcı Devre 8 mm

Tavsiye Edilen Tornavida: M3

Pozidriv 2

Yardımcı Kontak Sayısı NO: 1

Yardımcı Yardımcı Kişi Sayısı NC: 1

Yardımcı Kontak Sayısı CO (SPDT): 0

Standartlar:

CSA 22.2 No. 14

IEC / EN 60947-1

IEC / EN 60947-5-1

UL 508

UL 60947-1

UL 60947-5-1

Ürün adı: Yardımcı kontak

İçin uygun:

MS116

MS132

MO132

MS165

MO165

Ürün Sınıfına Uygun: Manuel Motor Marş Motoru

Aksesuar Grubu: Elektriksel

Aksesuar Tipi: Yardımcı kontak

Teknik UL / CSA

Maksimum Çalışma Gerilimi UL / CSA: Ana Devre 600 V AC

Bağlantı Kapasitesi Yardımcı Devre UL / CSA:

Esnek 1 / 2x 16-14 AWG

Bükülü 1 / 2x 16-14 AWG

Sıkma Torku UL / CSA: Yardımcı Devre 7 in · lb

İletişim Derecesi UL / CSA :

B600

Q600

Çevre

Ortam hava sıcaklığı:

Çalışma -25 ... +60 ° C

Depolama -50 ... +80 ° C

Şok Direnci acc. IEC 60068-2-27'ye göre: 11 ms Darbe 25g

Titreşimlere Direnç acc. IEC 60068-2-6'ya göre: 5g / 3 ... 150 Hz

RoHS Durumu: AB Direktifi 2002/95 / EC içindir 18 Ağustos 2005 ve seçenekleri
