Boyutlar
Ürün Net Genişliği: 52,5 mm
Ürün Net Yüksekliği: 57.5 mm (milimetre)
Ürün Net Derinliği / Uzunluğu: 46.5 mm (milimetre)
Ürün Net Ağırlığı: 0.175 kilo
Çevre
Ortam hava sıcaklığı:
Çalışma -25 ... +55 ° C
Depolama -40 ... +80 ° C
İzin Ver Maksimum Çalışma İrtifası: 2000 metre
Titreşimlere Direnç acc. IEC 60068-2-6'ya göre: 3g / 3 ... 150 Hz
Şok Direnci acc. IEC 60068-2-27'ye göre: 11 ms Darbe 15g
RoHS Durumu: 2011/65 / AB AB Direktifi şart
Teknik UL / CSA
Maksimum Çalışma Gerilimi UL / CSA: Yardımcı Devre 600 V AC / DC
İletişim Derecesi UL / CSA: A600
Genel Kullanım Değerlendirmesi UL / CSA: (600 V AC) 5 A
Bağlantı Kapasitesi Yardımcı Devre UL / CSA: Bükülü 1 / 2x 22-10 AWG
Sıkma Torku UL / CSA:
Yardımcı Devre 7 inç · lb
Kontrol Devresi 7 inç · lb
Temas Elemanlarının Pilot Görevi UL508: A600
Ek bilgi
Bobin Tüketimi:
Ortalama Tutma Değeri 50 Hz 3,5 V · A
Ortalama Çekme Değeri 50 Hz 3,5 V · A
Bobin Çalışma Sınırları: (IEC 60947-5-1'e göre) AC besleme için 0,85 ... 1,1 x Uc (θ ≤ 55 ° C'de)
Bağlantı Kapasitesi Yardımcı Devresi:
Yüksük 1 / 2x 1 ... 2,5 mm² ile
esnek İzole Yüksük 1 / 2x 1 ... 2,5 mm² ile
1 / 2x 1 ... 2,5 mm²
Sert 1/2 x 1 ... 4 mm²
Bağlantı Kapasitesi Kontrol Devresi:
Yüksük 1 / 2x 1 ... 2,5 mm² ile
esnek İzole Yüksük 1 / 2x 1 ... 2,5 mm² ile
1 / 2x 1 ... 2,5 mm²
Sert 1/2 x 1 ... 4 mm²
Geleneksel Serbest Hava Termal Akımı (Ith): Yardımcı Devre 6 A
Koruma derecesi:
Yardımcı Devre Terminalleri IP20
Kontrol Devresi Terminalleri IP20
Maksimum Elektrik Anahtarlama Frekansı:
AC-15 saatte 600 devir
DC-13 saatte 600 devir
Mekanik Dayanıklılık: 10000000 döngü
Mini Kontaktör Tipi: Mini Kontaktör Rölesi
Minimum Anahtarlama Kapasitesi:
17 V
5 mA
DIN Rayına montajı:
TH35-7.5 (35 x 7.5 mm Montaj Rayı) acc. IEC 60715
TH35-15'e (35 x 15 mm Montaj Rayı) acc. IEC 60715'e göre
Montaj konumu: Herhangi, Konum 1-6
Montaj tipi: DIN rayı Vidası
Yardımcı Yardımcı Kişi Sayısı NC: 0
Yardımcı Kontak Sayısı NO: 4
Kutup sayısı: 4
Ana Kontak Sayısı NC: 0
Ana Kontak Sayısı NO: 0
Güç kaybı: Direk Başına Nominal Çalışma Koşullarında 2 W
Ürün Ana Tipi: K6

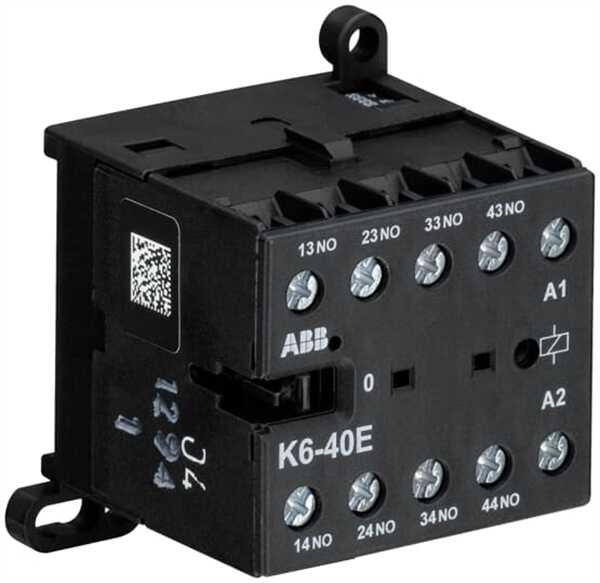

Ürün adı: Mini Kontaktör Rölesi
Nominal Kontrol Devresi Gerilimi (U c): 220 ... 240 V AC
Nominal Frekans (f):
Yardımcı Devre 50 Hz
Yardımcı Devre 60 Hz
Yardımcı Devre DC
Kontrol Devresi 400 Hz
Kontrol Devresi 50 Hz
Kontrol Devresi 60 Hz
Ana Devre 60 Hz
Ana Devre 50 Hz
Ana Devre DC
Nominal Darbe Dayanım Gerilimi (U imp): Yardımcı Devre 6 kV
Nominal İzolasyon Gerilimi (U i): 690 V acc. UL / CSA 600 V'a
Nominal Çalışma Akımı AC-15 (I e):
(120 V) 4 A
(220/240 V) 4 A
(240 V) 4 A
(24 V) 4 A
(380/400 V) 3 A
(500 V) 2 A
Nominal Çalışma Akımı DC-13 (I e):
(110 V) 0,7 A
(220/240 V) 0,4 A
(24 V) 2,5 A
Nominal Çalışma Gerilimi:
Yardımcı Devre 12 ... 240 V DC
Yardımcı Devre 12 ... 500 V AC / DC
Yardımcı Devre 690 V
RoHS Tarihi: 0056
Standartlar:
IEC / EN 60947-1
IEC / EN 60947-4-1
IEC / EN 60947-5-1
UL 60947-1
UL 60947-4-1
Terminal Türü: Vidalı Klemensler
Sıkma Torku:
Yardımcı Devre 0.8 ... 1.1 N · m
Kontrol Devresi 0.8 ... 1.1 N · m
Tel Sıyırma Uzunluğu: Yardımcı Devre 9 mm
