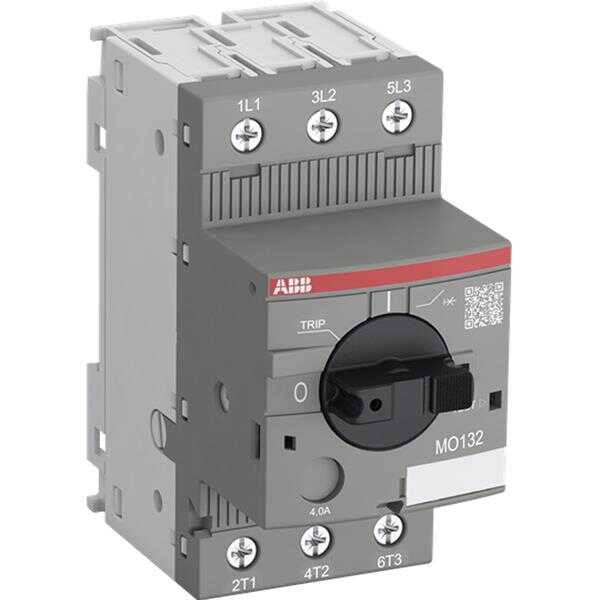

MO132-6.3

Boyutlar

Ürün Net Genişliği: 45 mm

Ürün Net Yüksekliği: 90 mm

Ürün Net Derinliği / Uzunluğu: 86,75 mm

Ürün Net Ağırlığı: 0.265 kilo

Teknik

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):

(230 V AC) 100 kA

(400 V AC) 100 kA

(440 V AC) 30 kA

(500 V AC) 20 kA

(690 V AC) 3 kA

Nominal Kısa Devre Kesme Kapasitesi (I cu):

(230 V AC) 100 kA

(400 V AC) 100 kA

(440 V AC) 30 kA

(500 V AC) 20 kA

(690 V AC) 3 kA

Anlık Kısa Devre Akım Ayarı (I i): 78,8 A

Ayar Aralığı: Yok

Nominal Çalışma Gücü AC-3 (PE): (400 V) Üç Faz 2,2 kW

Nominal Çalışma Gerilimi: Ana Devre 690 V AC

Nominal Çalışma Akımı (I e): 6,3 A

Nominal Çalışma Akımı AC-3 (I e): 6,3 A

Nominal Frekans (f):

Ana Devre 50 Hz

Ana Devre 60 Hz

Nominal Darbe Dayanım Gerilimi (U imp): Ana Devre 6 kV

Anma Yalıtım Gerilimi (U i): 690 V

Güç kaybı: Kutup Başına Nominal Çalışma Koşullarında 1,1 W

Kutup sayısı: 3

Geleneksel Serbest Hava Termal Akımı (Ith): Ana Devre 6.3 A

Koruma derecesi:

Muhafaza IP20

Ana Devre Terminalleri IP10

Kirlilik derecesi: 3

Elektriksel Dayanıklılık : 50000 döngü

Mekanik Dayanıklılık: 100000 döngü

Terminal Türü: Vidalı Klemensler

Bağlantı Kapasitesi Ana Devresi:

Yüksüklü

Esnek 1 / 2x 0,75 ... 2,5 mm² Yalıtımlı Yüksüklü Esnek 1 / 2x 0,75 ... 2,5 mm²

Esnek 1 / 2x 0,75 ... 2,5 mm²

Sert 1/2 x 1 ... 4 mm²

Sıkma Torku: Ana Devre 0.8 ... 1.2 N · m

Tel Sıyırma Uzunluğu: Ana Devre 9 mm

Tavsiye Edilen Tornavida: Pozidriv 2

Montaj konumu: Pozisyon 1 ila 6

DIN Rayına montajı:

TH35-15 (35 x 15 mm Montaj Rayı) acc. IEC 60715

TH35-7.5'e (35 x 7.5 mm Montaj Rayı) acc. IEC 60715'e göre

Minimum Montaj Mesafesi:

Elektriksel İletkenlik, Yatay - 400 V 0 mm'ye kadar

Elektriksel İletkenlik, Yatay - 690 V'a kadar 1.5 mm

Elektriksel İletkenlik, Dikey 75 mm

Diğer Cihazlar Aynı Tip, Yatay 0 mm

Diğer Cihazlar Aynı Tip, Dikey 150 mm

Aktüatör Tipi: Döner Sap

Kontakt Pozisyon Göstergesi: AÇIK / KAPALI / GEZİ

Standartlar:

IEC / EN 60947-1

IEC / EN 60947-2

IEC / EN 60947-4-1

UL 60947-1

UL 60947-4-1

Uyarılar:

Motorların aşırı yük koruması için uygun bir termal veya elektronik aşırı yük rölesi kullanılmalıdır.

Teknik UL / CSA

Kısa Devre Akım Değeri (SCCR):

Herhangi UL Listesinde Sigortalar veya Devre Kesiciler, Grup Tesisatları (480 V AC) 65 kA

Herhangi UL Listesinde Sigortalar veya Devre Kesiciler, Grup Tesisatları (600 V AC) 35 kA

Herhangi UL Listesinde Sigortalar veya Devre Kesiciler, Motor Bağlantısı Kesme (480 V AC) 65 kA

Herhangi Bir UL Listesinde Sigorta veya Devre Kesici, Motor Bağlantısı Kesme (600 V AC) 18 kA

Herhangi UL Listesinde Sigorta veya Devre Kesici, Grup Tesisatlarında Kademe İletken Koruması (480 V AC) 65 kA

Herhangi UL Listesinde Sigorta veya Devre - Grup Tesisatlarında (600 V AC) 18KA Kırıcılar, Kademe İletkeni Koruması

Maksimum Çalışma Gerilimi UL / CSA: Ana Devre 600 V AC

Amper Derecesi UL / CSA: 6,3 A

Beygir Gücü Sınıfı UL / CSA:

(200 V AC) Üç Fazlı 1 Hp

(208 V AC) Üç Fazlı 1 Hp

(220 ... 240 V AC) Üç Fazlı 1.5 Hp

(440 ... 480 V AC) Üç Fazlı 3 Hp

(550 ... 600 V AC) Üç Faz 5 Hp

Tam Yük Amper Motor Kullanımı:

(200 V AC) Üç Fazlı 6,3 A

(208 V AC) Üç Fazlı 6,3 A

(220 ... 240 V AC) Üç Fazlı 6,3 A

(440 ... 480 V AC) Üç Fazlı 4.8 A

(550 ... 600 V AC) Üç Fazlı 6.1 A

Kilitli Rotor Amperleri:

(200 V AC) Üç Faz 37,8 A

(208 V AC) Üç Faz 37,8 A

(220 ... 240 V AC) Üç Faz 37,8 A

(440 ... 480 V AC) Üç Faz 32 A

(550 ... 600 V AC) Üç Fazlı 36,8 A

Genel Kullanım Değerlendirmesi UL / CSA: (600 V AC) 6,3 A

Bağlantı Kapasitesi Ana Devre UL / CSA:

Esnek 1 / 2x 16-12 AWG

Bükülü 1 / 2x 16-12 AWG

Sıkma Torku UL / CSA: Ana Devre 10 inç · lb

Çevre

Ortam hava sıcaklığı:

Muhafaza Etrafında 0 ... +40 ° C

Çalışma -25 ... +60 ° C

Depolama -50 ... +80 ° C

Ortam Hava Sıcaklığı Telafisi: Hayır

İzin Ver Maksimum Çalışma İrtifası: 2000 metre

Şok Direnci acc. IEC 60068-2-27'ye göre: 11 ms Darbe 25g

Titreşimlere Direnç acc. IEC 60068-2-6'ya göre: 5g / 3 ... 150 Hz

RoHS Durumu: 2011/65 / AB AB Yönergesi şart
