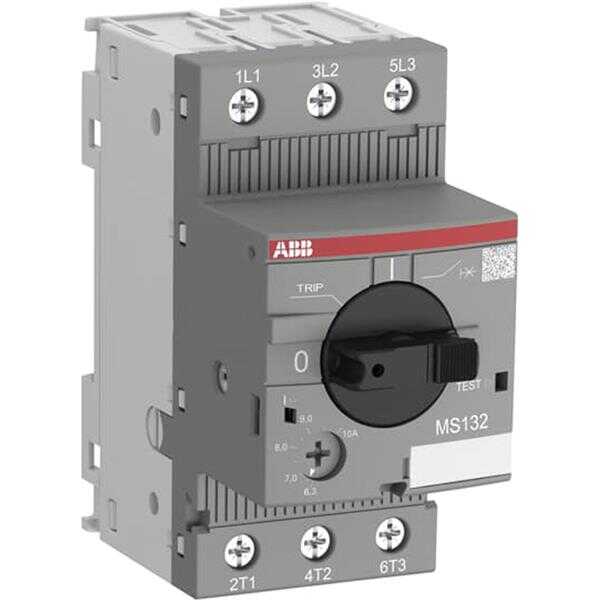

MS132-2.5

AÇIKLAMA:

Genel bilgi

Genişletilmiş Ürün Tipi:MS132-2.5

Ürün kimliği:1SAM350000R1007

EAN:4013614400070

Boyutlar

Ürün Net Genişliği:45 mm

Ürün Net Yüksekliği:90 mm

Ürün Net Derinliği / Uzunluğu:86,75 mm

Ürün Net Ağırlığı:0,265 kg

Teknik

Anma Servis Kısa Devre Kesme Kapasitesi (I cs ):

(230 V AC) 100 kA

(250 V DC) 10 kA Serisinde 3 Direk

(400 V AC) 100 kA

(440 V AC) 100 kA

(500 V AC) 100 kA

(690 V AC) 100 kA

Anma Nihai Kısa Devre Kesme Kapasitesi (I cu ):

(230 V AC) 100 kA

(400 V AC) 100 kA

(440 V AC) 100 kA

(500 V AC) 100 kA

(690 V AC) 100 kA

Anma Anlık Kısa Devre Akımı Ayarı (I i ):31.3 bir

Ayar Aralığı:1,6 ... 2,5 A

Anma Çalışma Gücü AC-3 (P e ):(400 V) Üç Faz 0.75 kW

Anma Çalışma Gerilimi:

Ana Devre 690 V AC

Ana Devre 250 V DC

Anma Çalışma Akımı (I e ):2,5 A

Anma Çalışma Akımı AC-3 (I e ):2,5 A

Anma Çalışma Akımı DC-5 (I e ):2,5 A

Anma Frekansı (f):

Ana Devre 50 Hz

Ana Devre 60 Hz

Anma Darbe Dayanım Gerilimi (U imp ):Ana Devre 6 kV

Anma Yalıtım Gerilimi (U i ):690 V

Güç kaybı:Kutup Başına 0,7 ... 1,8 W Nominal Çalışma Koşullarında

Kutup sayısı:3

Konvansiyonel Serbest Hava Termal Akımı (I th ):Ana Devre 2,5 A

Koruma derecesi:

Muhafaza IP20

Ana Devre Terminalleri IP10

Kirlilik derecesi:3

Elektriksel Dayanıklılık:50000 döngü

Mekanik Dayanıklılık:100000 döngü

Terminal Tipi:Vidalı Terminaller

Bağlantı Kapasitesi Ana Devresi:Yüksüklü

Esnek 1 / 2x 0,75 ... 2,5 mm² İzoleli Yüksüklü Esnek 1 / 2x 0,75 ... 2,5 mm²

Esnek 1 / 2x 0,75 ... 2,5 mm²

Sert 1 / 2x 1 ... 4 mm²

Sıkma Torku:Ana Devre 0.8 ... 1.2 N · m

Tel Sıyırma Uzunluğu:Ana Devre 9 mm

Önerilen Tornavida:Pozidriv 2

Montaj konumu:Pozisyon 1 ila 6

DIN Rayına Montaj:

TH35-7.5 (35 x 7.5 mm Montaj Rayı) acc. IEC 60715

TH35-15'e göre (35 x 15 mm Montaj Rayı) acc. IEC 60715'e göre

Minimum Montaj Mesafesi:Elektrik İletken Kartı, Yatay - 400 V 0 mm'ye kadar

Elektrik İletken Kartı, Yatay - 690 V'a kadar 1,5 mm

Elektrik İletken Kartı, Dikey 75 mm

Diğer Cihaz Aynı Tip, Yatay 0 mm

Diğer Cihaz Aynı Tip, Dikey 150 mm

Aktüatör Tipi:Döner Kulp

Kontak Pozisyon Göstergesi:AÇIK / KAPALI / SEYAHAT

Standartlar:

IEC / EN 60947-1

IEC / EN 60947-2

IEC / EN 60947-4-1

UL 60947-1

UL 60947-4-1

Uyarılar:S1-M3-xx besleyici bloğu ile birlikte UL508 Kendinden Korumalı Kombinasyon Motor Kontrol Cihazı (Tip E)

Teknik UL / CSA

Kısa Devre Akım Derecesi (SCCR):

Manuel Kendinden Korumalı Kombinasyon Kontrol Cihazları (Tip E), (480Y / 277 V AC) 65 kA

Manuel Kendinden Korumalı Kombinasyon Kontrol Cihazları (Tip E), (600Y / 347 V AC) 47 kA Tüm

UL Listeli Sigortalar veya Devre Kesiciler, Grup Kurulumlar (480 V AC) 65 kA

Herhangi bir UL Listeli Sigortalar veya Devre Kesiciler, Grup Kurulumları (600 V AC) 47 kA

Herhangi bir UL Listeli Sigortalar veya Devre Kesiciler, Motor Bağlantısını Kesme (480 V AC) 65 kA

Herhangi bir UL Listeli Sigortalar veya Devre -Kesiciler, Motor Bağlantısını Kesme (600 V AC) 47 kA

Herhangi bir UL Listeli Sigortalar veya Devre Kesiciler, Grup Kurulumlarında Kademe İletken Koruması (480 V AC) 65 kA

Herhangi bir UL Listeli Sigortalar veya Devre Kesiciler, Grup Kurulumlarında Kademe İletken Koruması ( 600 V AC) 47 kA

Maksimum Çalışma Gerilimi UL / CSA:

Ana Devre 600 V AC

Amper Derecesi UL / CSA:2,5 A

Beygir Gücü Derecesi UL / CSA:

(200 V AC) Üç Faz 0,5 Hp

(208 V AC) Üç Faz 0,5 Bg

(220 ... 240 V AC) Üç Faz 0,5 Bg

(440 ... 480 V AC) Üç Faz 1 Bg

(550 ... 600 V AC) Üç Fazlı 1.5 Hp

Tam Yük Amper Motor Kullanımı:

(200 V AC) Üç Faz 2,5 A

(208 V AC) Üç Faz 2,5 A

(220 ... 240 V AC) Üç Faz 2,5 A

(440 ... 480 V AC) Üç Faz 2,5 A

(550 ... 600 V AC) Üç Faz 2,5 A

Kilitli Rotor Amperleri:

(200 V AC) Üç Faz 15 A

(208 V AC) Üç Faz 15 A

(220 ... 240 V AC) Üç Faz 15 A

(440 ... 480 V AC) Üç Faz 15 A

(550 ... 600 V AC) Üç Faz 15 A

Genel Kullanım Derecelendirmesi UL / CSA:(600 V AC) 2,5 A

Bağlantı Kapasitesi Ana Devre UL / CSA:

Esnek 1 / 2x 16-12 AWG

Bükülü 1 / 2x 16-12 AWG

Sıkma Torku UL / CSA: Ana Devre 10 ... 12 inç · lb

Çevre

Ortam hava sıcaklığı:

Muhafaza Çevresi 0 ... +40 ° C

Çalışma -25 ... +70 ° C

Çalışma Telafisi -25 ... +60 ° C

Depolama -50 ... +80 ° C

Ortam Hava Sıcaklığı Telafisi:Evet

İzin Verilen Maksimum Çalışma Yüksekliği:2000 m

Şoka Dayanıklılık IEC 60068-2-27'ye göre:11 ms Darbe 25g

Titreşime Karşı Direnç acc. IEC 60068-2-6'ya göre:5 g / 3 ... 150 Hz

RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca
