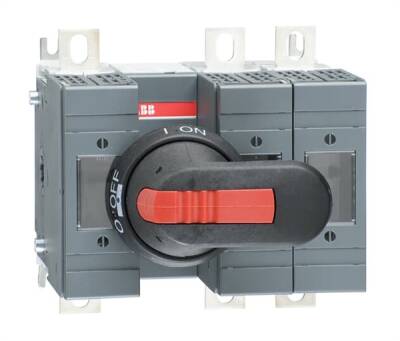

OS160GD12P

Boyutlar

Ürün Net Genişliği: 147 mm

Ürün Net Yüksekliği: 140 mm

Ürün Net Derinliği / Uzunluğu: 130 mm

Ürün Net Ağırlığı:

2,035 kilo

4,49 lb

Teknik

Nominal Çalışma Akımı AC-21A (I e):

(500 V) 160 A

(690 V) 160 A

Nominal Çalışma Akımı AC-22A (I e):

(500 V) 160 A

(690 V) 160 A

Nominal Çalışma Akımı AC-23A (I e):

(500 V) 160 A

(690 V) 160 A

Nominal Çalışma Gücü AC-23A (PE):

(220 ... 240 V) 45 kW

(400 V) 75 kW

(415 V) 75 kW

(500 V) 90 kW

(690 V) 132 kW

Geleneksel Serbest Hava Termal Akımı ( q ): q = 40 ° C 160 A

Konvansiyonel Termal Akım (I): Tamamen Kapalı 160 A

Nominal Darbe Dayanım Gerilimi (U imp): 8 kV

Nominal İzolasyon Gerilimi (U i): 1000 V

Nominal Çalışma Gerilimi: 500 V

Anma Kısa Süreli Dayanım Akımı: 1 s 5 kiloamper rms için

Anma Koşullu Kısa Devre Akımı (I nc): (690 V) 80 kA

Güç kaybı: Direk Başına Nominal Çalışma Koşullarında 12 W

Kirlilik derecesi: 3

Kulp Tipi: Kulp ve şaft dahil

Anahtarlar Çalışma Mekanizması: 12 (Kutuplar Arası)

Hat Terminallerinin Konumu:

Üst Giriş - Alt Alt Çıkış

Alt Giriş - Üst Çıkış

Sigorta Boyutu: 000,00

Sigorta Sistemi: DIN

Çalışma modu: Ön Kumandalı

Standartlar: IEC 60947-3

Montaj tipi: Taban montajı

Kutup sayısı: 3

Terminal Türü: Lug terminalleri

Terminal Genişliği: 20 mm

Sıkma Torku: 15 ... 22 N · m
