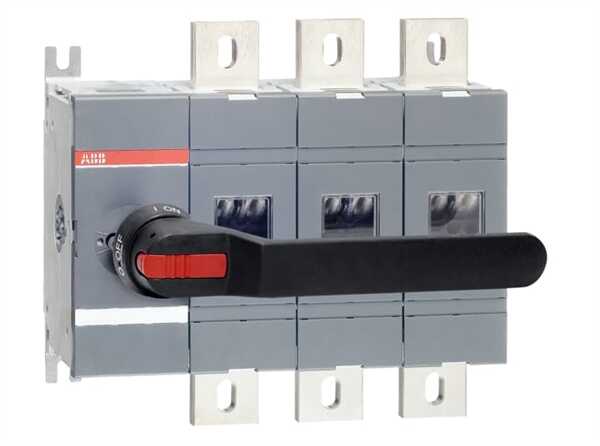

OT1250E03P

Boyutlar

Ürün Net Genişliği: verilmektedir: 334,5 mm

Ürün Net Yüksekliği: 306 mm (milimetre)

Ürün Net Derinliği / Uzunluğu: 145,5 mm

Ürün Net Ağırlığı: 15.4 kilo

Teknik

Nominal Çalışma Akımı AC-21A (I e):

(380 ... 415 V) 1250 A

(500 V) 1250 A

(690 V) 1250 A

(1000 V) 1250 A

Nominal Çalışma Akımı AC-22A (I e):

(380 ... 415 V) 1250 A

(500 V) 1250 A

(690 V) 1250 A

Nominal Çalışma Akımı AC-23A (I e):

(380 ... 415 V) 1250 A

(500 V) 1250 A

(690 V) 1250 A

Nominal Çalışma Gücü AC-23A (P e):

(400 ... 415 V) 710 kW

(500 V) 900 kW

(690 V) 1200 kW

Geleneksel Serbest Hava Termal Akımı ( q ): q = 40 ° C 1250 A

Konvansiyonel Termal Akım (I): Tamamen Kapalı 1250 A

Nominal Darbe Dayanım Gerilimi (U imp): 12 kV

Nominal İzolasyon Gerilimi (U i): acc. IEC / EN 60664-1 1000 V'a

Nominal Çalışma Gerilimi: Ana Devre 1000 V

Anma Kısa Devre Yapma Kapasitesi (I cm): (690 V) 110 kA

Anma Kısa Süreli Dayanım Akımı: 1 s 50 kA için

Güç kaybı: Direk Başına Nominal Çalışma Koşullarında 29 W

Kirlilik derecesi: 3

Sap Rengi: Siyah

Kulp Tipi: Kulp ve şaft dahil

Anahtarlar Çalışma Mekanizması: Anahtar 03'ün Sonundaki Mekanizma (Sol Taraf)

Aşamalar Arası Mesafe: Standart

Hat Terminallerinin Konumu:

Üst Giriş - Alt Alt Çıkış

Alt Giriş - Üst Çıkış

Çalışma modu: Önden kumandalı

Standartlar: IEC 60947-3

Özel fonksiyonlar: Hayır

Montaj tipi: Taban montajı

Kutup sayısı: 3

Koruma derecesi: Ön IP00

Terminal Türü: Lug terminalleri

Terminal Genişliği: 50 mm

Sıkma Torku: acc. IEC 60947-1 50… 75 N · m

Mekanik Dayanıklılık: 6000

Çevre

RoHS Durumu: 2011/65 / AB AB Direktifi şart
