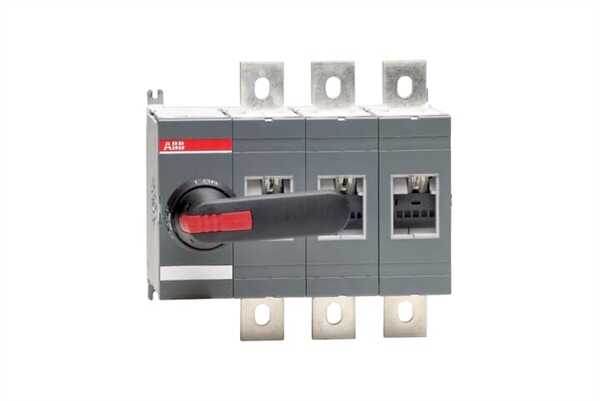

OT800E03P

Boyutlar:

Ürün Net Genişliği: Uzunluk 266 mm

Ürün Net Yüksekliği: 250 mm

Ürün Net Derinliği / Uzunluğu: 140 mm

Ürün Net Ağırlığı: Yaklaşık 6,4 kg

Teknik:

Nominal Çalışma Akımı AC-21A (I e ):

(380 ... 415 V) 800 A

(500 V) 800 A

(690 V) 800 A

(1000 V) 800 A

Nominal Çalışma Akımı AC-22A (I e ):

(380 ... 415 V) 800 A

(500 V) 800 A

(690 V) 800 A

Nominal Çalışma Akımı AC-23A (I e ):

(380 ... 415 V) 800 A

(500 V) 800 A

(690 V) 800 A

Nominal Çalışma Gücü AC-23A (P e ):

(220 ... 240 V) 250 kW

(400 ... 415 V) 450 kW

(500 V) 560 kW

(690 V) 800 kW

Geleneksel Serbest Hava Termal Akımı ( Ith ): q = 40 ° C 800 A

Konvansiyonel Termal Akım (I ): Tamamen Kapalı 800 A

Nominal Darbe Dayanım Gerilimi (U imp ):12 kV

Nominal İzolasyon Gerilimi (U i ): acc. IEC / EN 60664-1 1000 V'a

Nominal Çalışma Gerilimi: Ana Devre 1000 V

Anma Kısa Devre Yapma Kapasitesi (I cm ): (690 V) 80 kA

Anma Kısa Süreli Dayanım Akımı (I cw ): 1 s 20 kA için

Güç kaybı: Direk Başına Nominal Çalışma Koşullarında 40 W

Kirlilik derecesi: 3

Sap Rengi: Siyah

Kulp Tipi: Kulp ve şaft dahil

Anahtarlar Çalışma Mekanizması: Anahtar 03'ün Sonundaki Mekanizma (Sol Taraf)

Aşamalar Arası Mesafe: Standart

Hat Terminallerinin Konumu:

Üst Giriş - Alt Alt Çıkış

Alt Giriş - Üst Çıkış

Çalışma modu: Önden kumandalı

Standartlar: IEC 60947-3

Özel fonksiyonlar: Hayır

Montaj tipi: Taban montajı

Kutup sayısı: 3

Koruma derecesi: Ön IP00

Terminal Türü: Lug terminalleri

Terminal Genişliği: 39 mm

Sıkma Torku: acc. IEC 60947-1 50… 75 N · m

Mekanik Dayanıklılık: 10000

Çevre:

RoHS Durumu: 2011/65 / AB AB Direktifi uyarınca
