Boyutlar:
Ürün Net Genişliği:186 mm
Ürün Net Yüksekliği:205 mm
Ürün Net Derinliği / Uzunluğu:103,5 mm
Ürün Net Ağırlığı:5.717 kg
Ek bilgi
Elektriksel Dayanıklılık :7000 devir Saatte 60 devir
Mekanik Dayanıklılık: 20000 devir Saatte 120 devir
Kutup sayısı:4
Güç kaybı: Direk Başına Nominal Çalışma Koşullarında 19,5 W
Ürün Ana Tipi: SACE Tmax T

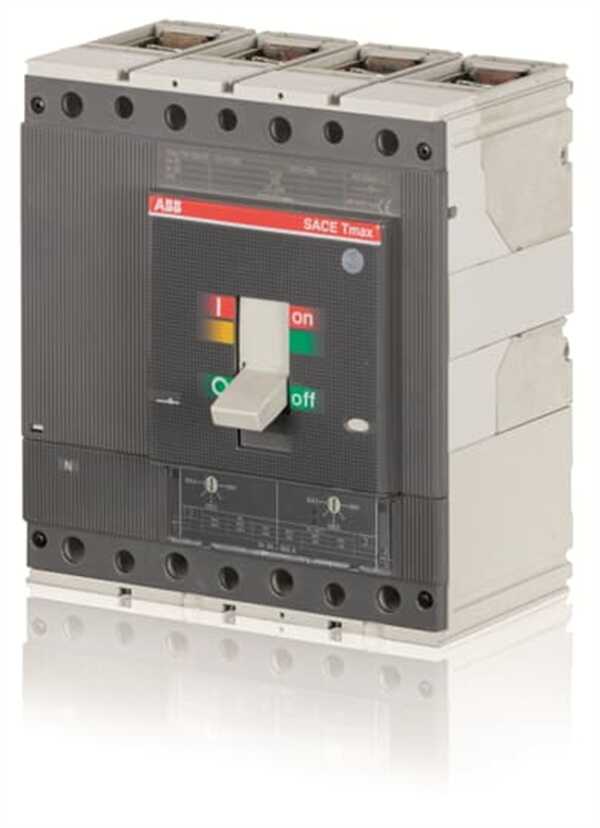

Ürün adı: Kalıplı Kutulu Devre Kesici
Ürün tipi: CB
Anma Akımı (I n ): Ana Devre 400 A
Nominal Darbe Dayanım Gerilimi (U imp ):8 kv
Nominal İzolasyon Gerilimi (U i ):1000 V
Nominal Çalışma Gerilimi:
690 V AC
750 V DC
Anma Servisi Kısa Devre Kesme Kapasitesi (I cs ):
(220 V AC) 70 ka
(230 V AC) 70 ka
(380 V AC) 36 ka
(400 V AC) 36 ka
(415 V AC) 36 ka
(440 V AC) 30 ka
(500 V AC) 25 ka
( 690 V AC) 20 ka
Anma Kısa Süreli Dayanım Akımı (I cw ):1 s 5 ka için
Anma Nihai Kısa Devre Kesme Kapasitesi (I cu ):
(220 V AC) 70 ka
(230 V AC) 70 ka
(380 V AC) 36 ka
(400 V AC) 36 ka
(415 V AC) 36 ka
(440 V AC) 30 ka
(500 V AC) 25 ka
( 690 V AC) 20 ka
(250 V DC) 2 Kutuplu 36 ka
(500 V DC) 2 Kutuplu 25 ka
(750 V DC) 3 Kutuplu 16 ka Serisi
Anma Kesintisiz Akım (I u ):400 A
Yayın Türü: TM
Standartlar: IEC
Alt türü: T5
İçin uygun: T5
Ürün Sınıfına Uygun: Kalıplı Kutulu Devre Kesiciler
Terminal Bağlantı Tipi: Sabit Devre Kesiciler
Ön
Test Gerilimi Maks. (U testi ):3500 V
Endüstriyel Frekansta 1 Dakika Test Gerilimi:3500 V
Sürüm: F
