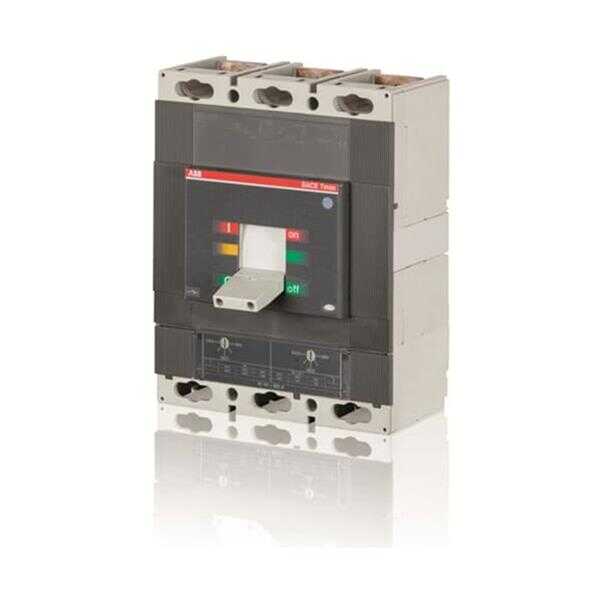

BREAKER TMAX T6S 630 ÖN TERMİNALLER VE TERMOMAGNETİK BÜLTENLE ÜÇ KUTUPLU SABİT TMA R 630 I3 = 3150 ... 6300 A
Boyutlar
Ürün Net Genişliği: 210 mm
Ürün Net Yüksekliği: alabilir 268 mm
Ürün Net Derinliği / Uzunluğu: 103,5 mm
Ürün Net Ağırlığı: 9,5 kg
Ek bilgi
Elektriksel Dayanıklılık:
7000 devir saatte 60 devir
Mekanik Dayanıklılık:
20000 devir saatte 120 devir
Kutup sayısı: 3
Güç kaybı: Kutup Başına Nominal Çalışma Koşullarında 30,6 W
Ürün Ana Tipi: SACE Tmax T
Ürün adı: Kalıplı Kutulu Devre Kesici
Ürün tipi: CB
Anma Akımı (I n): Ana Devre 630 A
Nominal Darbe Dayanım Gerilimi (U imp): 8 kV
Anma Yalıtım Gerilimi (U i): 1000 V
Nominal Çalışma Gerilimi:
690 V AC
750 V DC
Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):
(220 V AC) 85 kA
(230 V AC) 85 kA
(380 V AC) 50 kA
(400 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 45 kA
(500 V AC) 35 kA
(690 V AC) 16,5 kA
Anma Kısa Süreli Dayanım Akımı: 1 s için 7.6 kA
Nominal Kısa Devre Kesme Kapasitesi (I cu):
(220 V AC) 85 kA
(230 V AC) 85 kA
(380 V AC) 50 kA
(400 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 45 kA
(500 V AC) 35 kA
(690 V AC) 22 kA
(250 V DC) 2 Kutuplu 50 kA
(500 V DC) 2 Kutuplu 35 35 kA
(750 V DC) 3 Kutuplu 20 Serisi kA
Anma Kesintisiz Akım (I u ): 630 A
Yayın Türü: TM
Standartlar: IEC
Alt türü: T6
İçin uygun: T6
Ürün Sınıfına Uygun: Kalıplı Kutulu Devre Kesiciler
Terminal Bağlantı Tipi: Sabit Devre Kesiciler
Ön
Test Gerilimi Maks. (U testi): 3500 V
Sürüm: F
