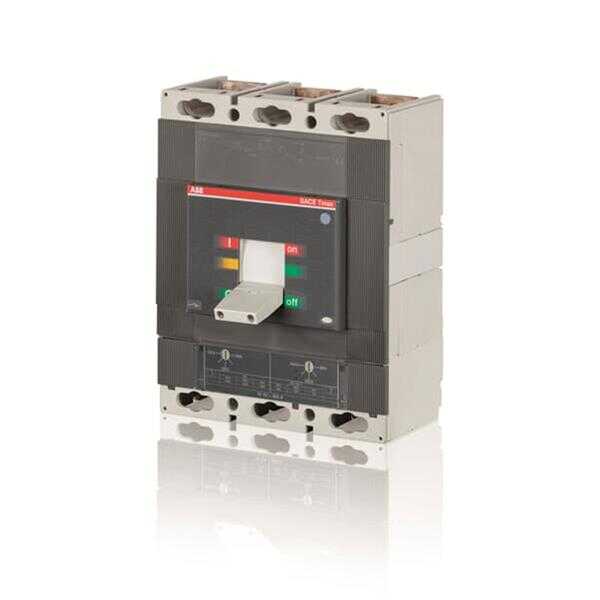

C.BREAKER TMAX T6S 800 ÖN TERMİNALLER VE TERMOMAGNETİK BÜLTENLE ÜÇ KUTUPLU SABİT TMA R 800 I3 = 4000 ... 8000 A
Boyutlar
Ürün Net Genişliği: 210 mm
Ürün Net Yüksekliği: alabilir 268 mm
Ürün Net Derinliği / Uzunluğu : 103,5 mm
Ürün Net Ağırlığı: 9.117 kilo
Ek bilgi
Elektriksel Dayanıklılık: 5000 devir saatte 60 devir
Mekanik Dayanıklılık: 20000 devir saatte 120 devir
Kutup sayısı: 3
Güç kaybı: Direk Başına Nominal Çalışma Koşullarında 31 W
Ürün Ana Tipi: SACE Tmax T
Ürün adı: Kalıplı Kutulu Devre Kesici
Ürün tipi: CB
Anma Akımı (I n): Ana Devre 800 A
Nominal Darbe Dayanım Gerilimi (U imp): 8 kV
Nominal İzolasyon Gerilimi (U i ): 1000 V
Nominal Çalışma Gerilimi:
690 V AC
750 V DC
Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):
(220 V AC) 85 kA
(230 V AC) 85 kA
(380 V AC) 50 kA
(400 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 45 kA
(500 V AC) 35 kA
(690 V AC) 16,5 kA
Anma Kısa Süreli Dayanım Akımı: 1 s 10 kA için
Anma Nihai Kısa Devre Kesme Kapasitesi (I cu):
(220 V AC) 85 kA
(230 V AC) 85 kA
(380 V AC) 50 kA
(400 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 45 kA
(500 V AC) 35 kA
(690 V AC) 22 kA
(250 V DC) 2 Kutuplu 50 kA
(500 V DC) 2 Kutuplu 35 kA
(750 V DC) 3 Kutuplu 20 kA Serisi
Anma Kesintisiz Akım (I u): 800 A
Yayın Türü: TM
Standartlar: IEC
Alt türü: T6
İçin uygun: T6
Ürün Sınıfına Uygun: Kalıplı Kutulu Devre Kesiciler
Terminal Bağlantı Tipi: Sabit Devre Kesiciler
Ön
Test Gerilimi Maks. (U testi): 3500 V
Sürüm: F
