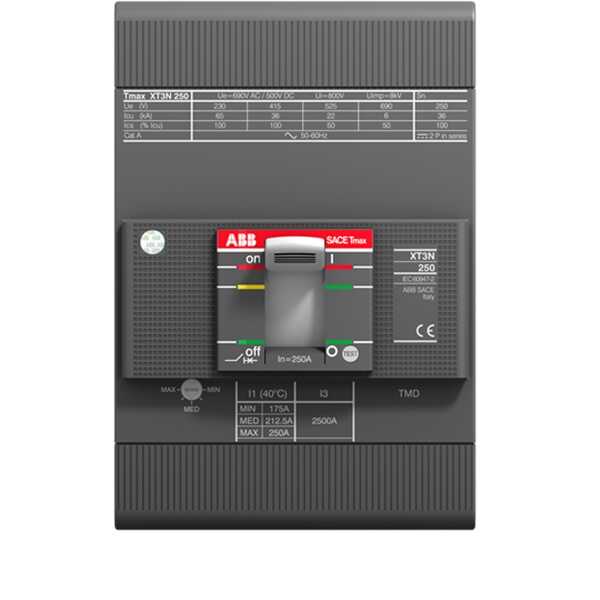

-C.breaker tmax xt3s 250 ön terminaller ve termomagnetik sökme ile üç kutuplu sabit tmd r 200-2000 a
Boyutlar:
Ürün Net Genişliği: 105 mm
Ürün Net Yüksekliği: 150 mm
Ürün Net Derinliği / Uzunluğu: 70 mm
Ürün Net Ağırlığı: 1.638 kilo
Ek bilgi
İlişkilendirilecek Devre Kesici Tipi: Güç dağıtımı
Akım Tipi: AC / DC
Elektriksel Dayanıklılık:
Saatte 120 döngü
8000 döngü
Mekanik Dayanıklılık:
Nr. İşlemler Saatte 240 döngü
Nr. İşlemler 25000 döngüsü
Kutup sayısı: 3
Açılış zamanı:
SOR 15 ms ile
CB UVR 15 ms ile CB
Birden Çok Sipariş: 1 parça
Güç kaybı: Direk Başına Nominal Çalışma Koşullarında 13.2 W
Ürün Ana Tipi: SACE Tmax XT
Ürün adı: Leistungsschalter
Ürün tipi: CB
Anma Akımı (I n ): 200 A
Nominal Frekans (f): 50/60 Hz
Anma Gerilimi (U r ): 690 V
Nominal Darbe Dayanım Gerilimi (U imp ): 8 kV
Anlık Kısa Devre Akım Ayarı (I i ): 2000 A
Nominal İzolasyon Gerilimi (U i ): 800 V
Nominal Çalışma Gerilimi:
690 V AC
500 V DC
Anma Servisi Kısa Devre Kesme Kapasitesi (I cs ):
(220 V AC) 42,5 kA
(230 V AC) 42,5 kA
(240 V AC) 42,5 kA
(380 V AC) 27 kA
(415 V AC) 27 kA
(440 V AC) 20 kA
(500 V AC) 15 kA
( 525 V AC) 10 kA
(690 V AC) 3 kA
(250 V DC) 2 Kutuplu 27 kA
(500 V DC) 3 Kutuplu 37,5 kA
Anma Nihai Kısa Devre Kesme Kapasitesi (I cu ):
(220 V AC) 85 kA
(230 V AC) 85 kA
(240 V AC) 85 kA
(380 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 40 kA
(500 V AC) 30 kA
( 525 V AC) 20 kA
(690 V AC) 6 kA
(250 V DC) 2 Kutuplu 36 kA
(500 V DC) 3 Kutuplu 50 kA Serisi
Anma Kesintisiz Akım (I u ):250 A
Yayın Türü: TM
Ayar Aralığı: 140 ... 200 A
Standartlar: IEC
Alt türü: XT3
Terminal Bağlantı Tipi: Sabit Devre Kesiciler
Sürüm: F
