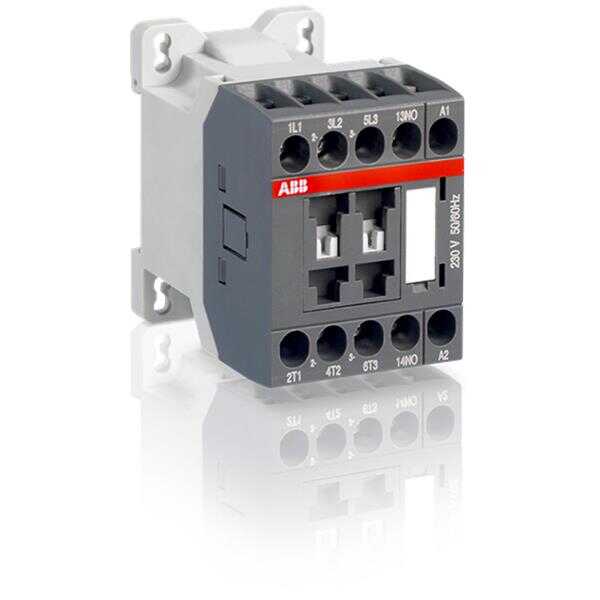

Teknik
Ana Kontak Sayısı NO: 3
Ana Kontak Sayısı NC: 0
Yardımcı Kontak Sayısı NO: 1
Yardımcı Yardımcı Kişi Sayısı NC: 0
Standartlar: IEC 60947-1 / 60947-4-1 ve EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N ° 14
Nominal Çalışma Gerilimi:
Yardımcı Devre 690 V
Ana Devre 690 V
Nominal Frekans (f):
Yardımcı Devre 50/60 Hz
Ana Devre 50/60 Hz
Geleneksel Serbest Hava Termal Akımı (Ith):
acc. IEC 60947-4-1'e göre, Açık Kontaktörler q = 40 ° C 25 A
acc. IEC 60947-5-1'e göre, q = 40 ° C 10 A
Nominal Çalışma Akımı AC-1 (I e):
(690 V) 40 ° C 24 A
(690 V) 60 ° C 20 A
(690 V) 70 ° C 16 A
Nominal Çalışma Akımı AC-3 (I e):
(220/230/240 V) 60 ° C 15,7 A
(380/400 V) 60 ° C 15,5 A
(415 V) 60 ° C 15,5 A
(440 V) 60 ° C 13,6 A
(500 V) 60 ° C 12,5 A
(690 V) 60 ° C 9 A
Nominal Çalışma Gücü AC-3 (Pe):
(220/230/240 V) 4 kW
(400 V) 7,5 kW
(415 V) 7,5 kW
(440 V) 7,5 kW
(500 V) 7,5 kW
(690 V) 7,5 kW
Nominal Çalışma Akımı AC-15 (I e):
(220/240 V) 4 A
(24/127 V) 6 A
(400/440 V) 3 A
(500 V) 2 A
(690 V) 2 A
Anma Kısa Süreli Dayanım Akımı (I cw):
40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 10 s 124 A
40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 15 dakika 24 A'da
40 ° C Ortam Sıcaklığı, Serbest Havada, a Soğuk Durum 1 dakika 55 A
-de 40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 1 s 250 A
-de 40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 30 s 75 A
için 0,1 s 140 A
1 s 100 A için
Maksimum Kopma Kapasitesi:
cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 440 V 155 A'da
cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 690 V 90 A'da
Maksimum Elektrik Anahtarlama Frekansı:
AC-1600 saatte 600 devir
AC-15 Saatte 1200 devir
AC-2 / AC-4 Saatte 300 devir
AC-3 Saatte 1200 devir
DC-13 900 devir / saat
Nominal Çalışma Akımı DC-13 (I e):
(110 V) 0,55 A / 60 W
(220 V) 0,27 A / 60 W
(125 V) 0,55 A / 69 W
(24 V) 6 A / 144 W
(250 V) 0,27 A / 68 W
(48 V) 2,8 A / 134 W
(72 V) 1 A / 72 W
Nominal İzolasyon Gerilimi (U i):
acc. UL / CSA 600 V
acc'ye göre IEC 60947-4-1 ve VDE 0110'a (Gr. C) 690 V
acc. IEC 60947-5-1 ve VDE 0110'a (Gr. C) 690 V
Nominal Darbe Dayanım Gerilimi (U imp): 6 kV
Maksimum Mekanik Anahtarlama Frekansı : Saatte 3600 döngü
Anma Kontrol Devresi Gerilimi (U c):
50 Hz 230 V
60 Hz 230 V
İşletmek Zaman:
Bobin Enerjisi ve NC Kontak Kapatma Arası 7 ... 22 ms
Bobin Enerjisi ve YOK Kontak Açma Arası 5 ... 19 ms Bobin Enerjisi ve YOK Kontak Açma
Arası 6 ... 18 ms Bobin Enerjisi ve NO Kontak Kapatma 9 ... 24 ms
Bağlantı Kapasitesi Ana Devresi:
Yalıtımlı Yüksüklü
Esnek 1x 0,75 ... 2,5 mm² Yüksüklü Esnek 2x 0,75 ... 1,5 mm² Yüksüklü
Esnek 1 / 2x 0,75 ... 2,5 mm²
Sert 1 / 2x 0,75 ... 4 mm²
Bağlantı Kapasitesi Yardımcı Devresi:
Yüksüklü
Esnek 1 / 2x 0,75 ... 2,5 mm² Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 2,5 mm²
Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 1,5 mm²
Sert 1 / 2x 0,75 ... 2,5 mm²
Bağlantı Kapasitesi Kontrol Devresi:
Yüksüklü
Esnek 1 / 2x 0,75 ... 2,5 mm² Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 2,5 mm²
Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 1,5 mm²
Sert 1 / 2x 0,75 ... 2,5 mm²
Tel Sıyırma Uzunluğu:
Yardımcı Devre 9 mm
Kontrol Devresi 9 mm
Ana Devre 9 mm
Koruma derecesi:
acc. IEC 60529, IEC 60947-1, EN 60529 Yardımcı Terminaller IP20
acc. IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri IP20
acc. IEC 60529, IEC 60947-1, EN 60529 Ana Terminaller IP20'ye
Terminal Türü: Vidalı Klemensler
Boyutlar
Ürün Net Genişliği: 45 mm
Ürün Net Derinliği / Uzunluğu: 72.5 mm (milimetre)
Ürün Net Yüksekliği: 68 mm
Ürün Net Ağırlığı: 0.22 kg
