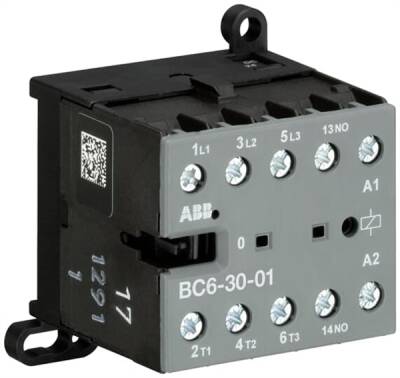

Boyutlar
Ürün Net Genişliği: 52,5 mm
Ürün Net Yüksekliği: 57.5 mm (milimetre)
Ürün Net Derinliği / Uzunluğu: 46.5 mm (milimetre)
Ürün Net Ağırlığı: 0.175 kilo
Teknik
Kutup sayısı: 3
Mini Kontaktör Tipi: Mini Kontaktör
Nominal Çalışma Gerilimi:
Yardımcı Devre 12 ... 240 V DC
Yardımcı Devre 12 ... 500 V AC / DC
Ana Devre 12 ... 690 V AC / DC
Ana Devre 690 V AC
Nominal Frekans (f):
Kontrol Devresi DC
Ana Devre 60 Hz
Ana Devre 50 Hz
Ana Devre DC
Nominal Darbe Dayanım Gerilimi (U imp):
Yardımcı Devre 6 kV
Ana Devre 6 kV
Anma Yalıtım Gerilimi (U i): 690 V
acc. UL / CSA 600 V'a
Ana Kontak Sayısı NC: 0
Ana Kontak Sayısı NO: 3
Nominal Çalışma Akımı AC-1 (I e):
(220/240 V) 40 ° C 20 A
(220/240 V) 55 ° C 16 A
(380/440 V) 40 ° C 20 A
(380/440 V) 55 ° C 16 A
(690 V) 40 ° C 6 A
(690 V) 55 ° C 6 A
Nominal Çalışma Gücü AC-3 (Pe):
(220/230/240 V) 2,2 kW
(400 V) 4 kW
(400 V) Üç Faz 4 kW
(440 V) 4 kW
(500 V) 4 kW
(690 V) 3 kW
Anma Kısa Süreli Dayanım Akımı (I cw):
40 ° C Ortam Sıcaklığı, Serbest Hava, Soğuk Durumda 10 s 64 A
Yardımcı Yardımcı Kişi Sayısı NC: 1
Yardımcı Kontak Sayısı NO: 0
Nominal Çalışma Akımı AC-15 (I e):
(120 V) 4 A
(220/240 V) 4 A
(24 V) 4 A
(380/400 V) 3 A
(500 V) 2 A
Nominal Çalışma Akımı DC-13 (I e):
(110 V) 0,7 A
(220/240 V) 0,4 A
(24 V) 2,5 A
Geleneksel Serbest Hava Termal Akımı (Ith): Ana Devre 20 A
Nominal Kontrol Devresi Gerilimi (U c): 24 V DC
Bobin Çalışma Sınırları: (IEC 60947-4-1'e göre) DC beslemesi 0,85 ... 1,1 x Uc (θ ≤ 55 ° C'de)
Koruma derecesi:
Yardımcı Devre Terminalleri IP20
Kontrol Devresi Terminalleri IP20
Ana Devre Terminalleri IP20
Mekanik Dayanıklılık: 10000000 döngü
Minimum Anahtarlama Kapasitesi:
Yardımcı Devre 17 V
Yardımcı Devre 5 mA
Maksimum Elektrik Anahtarlama Frekansı:
AC-1300 devir / saat
AC-15600 devir / saat
AC-3 600 devir / saat
DC-1600 saatte 600 devir
DC-13 Saatte 600 devir
DC-3 600 devir / saat
Bağlantı Kapasitesi Ana Devresi:
Yüksük 1 / 2x 1 ... 2,5 mm² ile
esnek İzole Yüksük 1 / 2x 1 ... 2,5 mm² ile
1 / 2x 1 ... 2,5 mm²
Sert 1/2 x 1 ... 4 mm²
Bağlantı Kapasitesi Yardımcı Devresi:
Yüksük 1 / 2x 1 ... 2,5 mm² ile
esnek İzole Yüksük 1 / 2x 1 ... 2,5 mm² ile
1 / 2x 1 ... 2,5 mm²
Sert 1/2 x 1 ... 4 mm²
Bağlantı Kapasitesi Kontrol Devresi:
Yüksük 1 / 2x 1 ... 2,5 mm² ile
esnek İzole Yüksük 1 / 2x 1 ... 2,5 mm² ile
1 / 2x 1 ... 2,5 mm²
Sert 1/2 x 1 ... 4 mm²
Tel Sıyırma Uzunluğu:
Yardımcı Devre 9 mm
Ana Devre 9 mm
Sıkma Torku:
Yardımcı Devre 0.8 ... 1.1 N · m
Kontrol Devresi 0.8 ... 1.1 N · m
Ana Devre 0.8 ... 1.1 N · m
DIN Rayına montajı:
TH35-7.5 (35 x 7.5 mm Montaj Rayı) acc. IEC 60715
TH35-15'e (35 x 15 mm Montaj Rayı) acc. IEC 60715'e göre
Güç kaybı: Direk Başına Nominal Çalışma Koşullarında 2 W
Standartlar:
IEC / EN 60947-1
IEC / EN 60947-4-1
IEC / EN 60947-5-1
UL 60947-1
UL 60947-4-1
Teknik UL / CSA
Maksimum Çalışma Gerilimi UL / CSA:
Ana Devre 600 V AC
Yardımcı Devre 600 V AC / DC
Tam Yük Amper Motor Kullanımı:
(240 V AC) Tek Fazlı 4.9 A
(440 ... 480 V AC) Üç Fazlı 4.8 A
Beygir Gücü Sınıfı UL / CSA:
(208 V AC) Üç Faz 1 Hp
(220 ... 240 V AC) Tek Faz 0.5 Hp
(220 ... 240 V AC) Üç Faz 2 Hp
(440 ... 480 V AC) Üç Faz 3 Hp
(550 ... 600 V AC) Üç Fazlı 1 Hp
Genel Kullanım Değerlendirmesi UL / CSA: (300 V AC) 12 A
Bağlantı Kapasitesi Ana Devre UL / CSA: Bükülü 1 / 2x 22-10 AWG
Bağlantı Kapasitesi Yardımcı Devre UL / CSA: Bükülü 1 / 2x 22-10 AWG
Sıkma Torku UL / CSA:
Yardımcı Devre 7 inç · lb
Kontrol Devresi 7 inç · lb
Ana Devre 7 inç · lb
Çevre
Ortam hava sıcaklığı:
Çalışma -25 ... +55 ° C
Depolama -40 ... +80 ° C
İzin Ver Maksimum Çalışma İrtifası : 2000 metre
Şok Direnci acc. IEC 60068-2-27'ye göre: 11 ms Darbe 15g
Titreşimlere Direnç acc. IEC 60068-2-6'ya göre : 5g / 5 ... 150 Hz
RoHS Durumu: 2011/65 / AB AB Yönergesi şart
