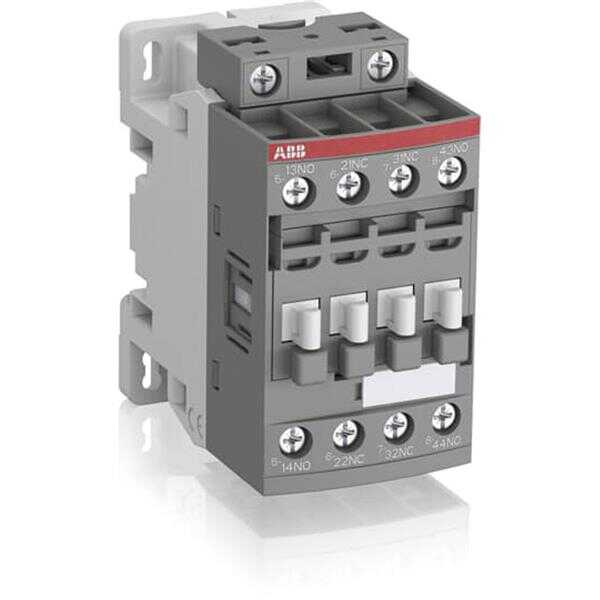

NF31E

Teknik

Yardımcı Kontak Sayısı NO: 3

Yardımcı Yardımcı Kişi Sayısı NC: 1

Standartlar: IEC 60947-5-1 ve EN 60947-5-1, UL 508, CSA C22.2 N ° 14

Nominal Çalışma Gerilimi:

Ana Devre 690 V

Yardımcı Devre 690 V

Nominal Frekans (f): Yardımcı Devre 50/60 Hz

Geleneksel Serbest Hava Termal Akımı (Ith): acc. IEC 60947-5-1'e göre, q = 40 ° C 16 A

Nominal Çalışma Akımı AC-15 (I e):

(220/240 V) 4 A

(24/127 V) 6 A

(500 V) 2 A

(690 V) 2 A

(400/440 V) 3 A

Anma Kısa Süreli Dayanım Akımı: 0.1 s 140 A için 1 s 100 A için

Maksimum Elektrik Anahtarlama Frekansı:

AC-15 saatte 1200 döngü

DC-13 saatte 900 döngü

Nominal Çalışma Akımı DC-13 (I e):

(125 V) 0,55 A / 69 W

(24 V) 6 A / 144 W

(250 V) 0,27 A / 68 W

(48 V) 2,8 A / 134 W

(72 V) 1 A / 72 W

(110 V) 0,55 A / 60 W

(220 V) 0,27 A / 60 W

(400 V) 0,15 A / 60 W

(500 V) 0,13 A / 65 W

(600 V) 0,1 A / 60 W

Anma Yalıtım Gerilimi (U i):

acc. UL / CSA 600 V

acc'ye göre IEC 60947-5-1 ve VDE 0110'a (Gr. C) 690 V

Nominal Darbe Dayanım Gerilimi (U imp): 6 kV

Maksimum Mekanik Anahtarlama Frekansı : Saatte 6000 döngü

Anma Kontrol Devresi Gerilimi (U c):

50 Hz 24 ... 60 V

50 Hz / 60 Hz 24 ... 60 V

60 Hz 24 ... 60 V

DC Çalışma 20 ... 60 V

İşletmek Zaman:

Bobin Enerjisi ve NC Kontak Kapatma Arasında 13 ... 98 ms

Bobin Enerjisi ve YOK Kontak Açma Arası 11 ... 95 ms Bobin Enerjisi ve YOK Kontak Açma

Arası 38 ... 90 ms Bobin Enerjisi ve NO Kontak Kapatma Arasında 40 ... 95 ms

Bağlantı Kapasitesi Yardımcı Devresi:

Yüksüklü Esnek 1 / 2x 0,75 ... 2,5

Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 1,5

Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 2,5

Sert 1/2 x 1 ... 2,5 m²

Bağlantı Kapasitesi Kontrol Devresi:

Yüksüklü Esnek 1 / 2x 0,75 ... 2,5 m²

Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 2,5 m²

Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 1,5 m²

Sert 1/2 x 1 ... 2,5 m²

Tel Sıyırma Uzunluğu:

Yardımcı Devre 10 mm

Kontrol Devresi 10 mm

Koruma derecesi:

acc. IEC 60529, IEC 60947-1, EN 60529 Yardımcı Terminaller IP20

acc. IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri IP20'ye göre

Terminal Türü: Vidalı Klemensler

Boyutlar

Ürün Net Genişliği: 45 mm

Ürün Net Derinliği / Uzunluğu : 77 mm

Ürün Net Yüksekliği: 86 mm

Ürün Net Ağırlığı: 0.27 kg
