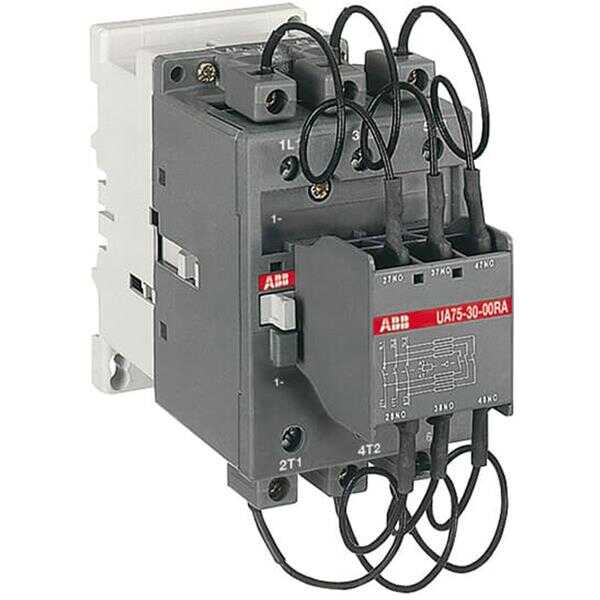

Teknik
Ana Kontak Sayısı NO: 3
Ana Kontak Sayısı NC : 0
Yardımcı Kontak Sayısı NO: 0
Yardımcı Yardımcı Kişi Sayısı NC: 0
Nominal Çalışma Gerilimi: Ana Devre 690 V
Nominal Çalışma Gücü AC-3 (Pe):
( 220/230/240 V) 15 kW
(380/400 V) 22 kW
(415 V) 25 kW
(440 V) 25 kW
(500 V) 30 kW
(690 V) 30 kW
Nominal Çalışma Gücü AC-6b (Pe):
(230/240 V) 40 ° C, 50/60 Hz 25 KVR
(230/240 V) 55 ° C, 50/60 Hz 24 KVR
(230/240 V) 70 ° C, 50/60 Hz 20 KVR
(400/415 V) 40 ° C, 50/60 Hz 40 KVR
(400/415 V) 70 ° C, 50/60 Hz 35 KVR
(400/415 V) 55 ° C, 50/60 Hz 40 KVR
(440 V) 40 ° C, 50/60 Hz 50 KVR
(440 V) 55 ° C, 50/60 Hz 43 KVR
(440 V) 70 ° C, 50/60 Hz 37 KVR
(500/550 V), 40 ° C, 50/60 Hz 55 KVR
(500/550 V) 55 ° C, 50/60 Hz 50 KVR
(500/550 V) 70 ° C, 50/60 Hz 46 KVR
(690 V) 40 ° C, 50/60 Hz 72 KVR
(690 V) 55 ° C, 50/60 Hz 65 KVR
(690 V) 70 ° C, 50/60 Hz 60 KVR
Kısa Devre Koruyucu Cihazlar : gG Tip Sigortalar 200 A
Maksimum Kopma Kapasitesi:
cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 440 V 1300 A'da
cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 690 V 630 A'da
Maksimum Elektrik Anahtarlama Frekansı : Saatte 240 döngü
Nominal İzolasyon Gerilimi (U i):
acc. UL / CSA 600 V
acc'ye göre IEC 60947-4-1 ve VDE 0110'a (Gr. C) 1000 V
Nominal Darbe Dayanım Gerilimi (U imp): 8 kV
Anma Kontrol Devresi Gerilimi (U c):
50 Hz 220 ... 230 V
60 Hz 230 ... 240 V
Bobin Tüketimi:
Ortalama Tutma Değeri 50/60 Hz 18 5,5 V ·
Ortalama Tutma Değeri 50 Hz 18 5,5 V ·
Ortalama Tutma Değeri 60 Hz 18 5,5 V ·
Ortalama Çekme Değeri 50 Hz 180 V ·
Ortalama Çekme Değeri 60 Hz 210 V · A
İşletmek Zaman:
Bobin Enerjisi ile HAYIR Kontak Açma Arası 4 ... 11 ms Bobin Enerjisi ile HAYIR Kontak Kapatma Arası 8 ... 27 ms
Bağlantı Kapasitesi Ana Devresi :
Kablo Ucu ile Esnek 6 ... 10 m²
Sert Kablo 6 ... 16 m²
Bağlantı Kapasitesi Yardımcı Devresi:
Esnek Kablo Uçlu 0,75 ... 2,5 mm²
Sert Kablo 1 ... 4 m²
Koruma derecesi: acc. IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri IP20'ye göre
Ana Terminaller: M 6 (+, -) pozidriv 1x (13 x 10 mm) konektörlü 2 vida
Terminal Türü : Vidalı Klemensler
Boyutlar
Ürün Net Genişliği: 70 mm
Ürün Net Derinliği / Uzunluğu: 140,4 mm
Ürün Net Yüksekliği: 150 mm
Ürün Net Ağırlığı: 1,35 kg
